Przywrócenie komunikacji VARAN zaworów Rexroth we wtryskarce KraussMaffei

Problem: zawory sprawne, maszyna stoi

Zawory proporcjonalne Rexroth z wbudowaną elektroniką pojechały do regeneracji. Wróciły sprawne, ale po ponownym montażu sterowanie wtryskarki nie nawiązywało z nimi komunikacji. Wtryskarka nie mogła pracować.

Trzy tygodnie szukania w niewłaściwym miejscu

Temat przeszedł przez kilka firm. Sprawdzana była hydraulika, okablowanie i sama regeneracja. Zawory jeszcze raz pojechały na warsztat i wróciły z tym samym wynikiem: sprawne.

Bo były sprawne. Problem nie leżał ani w hydraulice, ani w mechanice zaworu.

Diagnostyka: „brak komunikacji” potraktowany dosłownie

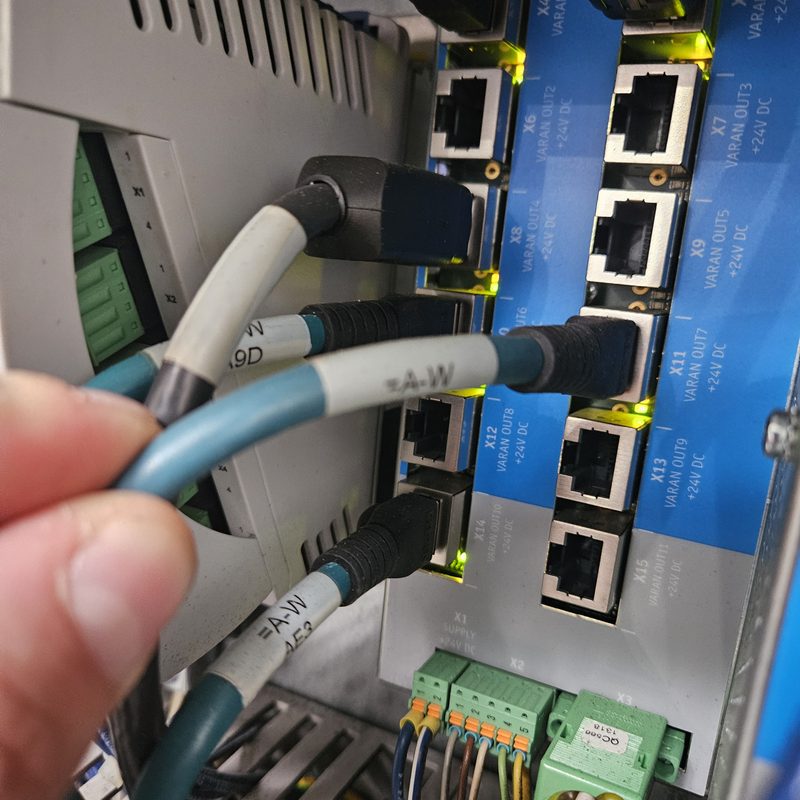

Zawór proporcjonalny z elektroniką nie jest zwykłą częścią hydrauliczną, tylko urządzeniem na magistrali, z własną konfiguracją zapisaną w elektronice. Dlatego zaczęliśmy tam, gdzie wskazywał objaw — od komunikacji. Sprawdzenie konfiguracji elektroniki zaworów pokazało, że przy regeneracji zmienił się typ komunikacji: z VARAN, którego używa sterowanie KraussMaffei, na nieokreślony. Zawór działał poprawnie. Tylko mówił innym językiem niż maszyna.

Rozwiązanie i efekt

Przestawiliśmy interfejs komunikacyjny zaworów z powrotem na VARAN. Maszyna ruszyła tego samego dnia — bez wymiany zaworów. Trzy tygodnie postoju nie zeszły na trudnym problemie, tylko na szukaniu w niewłaściwym miejscu.

Wnioski dla działów utrzymania ruchu

Zanim wyślesz do regeneracji podzespół z elektroniką — zawór proporcjonalny, napęd, enkoder czy moduł komunikacyjny — zabezpiecz jego konfigurację:

• zapisz konfigurację urządzenia i typ interfejsu komunikacyjnego, jeśli jest dostępna do odczytu,
• zrób zdjęcia tabliczek znamionowych, oznaczeń i podłączeń,
• zanotuj, w którym miejscu maszyny i na jakim adresie magistrali pracował element,
• przekaż firmie regenerującej informację, z jakim sterowaniem współpracuje podzespół,
• po powrocie porównaj ustawienia z zapisanymi, zanim zamontujesz element w maszynie.

I druga zasada: jeśli objaw brzmi „nie komunikuje się”, to jest problem komunikacji — nawet jeśli element wygląda na hydrauliczny. Diagnostykę warto zacząć od magistrali: diod statusu, komunikatów diagnostycznych sterowania, konfiguracji i adresu urządzenia.
