Case study
Serwomotor palący się co 2–3 miesiące — strojenie serwonapędu
Silnik osi był wymieniany co dwa–trzy miesiące: 4–6 nowych silników rocznie, do tego robocizna i przestoje. Winne nie były silniki, tylko zbyt wysokie…
Realizacje — automatyka, elektryka i serwis maszyn
Zaufali nam czołowi producenci sprzętu RTV/AGD oraz producent serwerów komputerowych. Poniżej opisy wybranych prac — z Łodzi, województwa łódzkiego i całej Polski.
Case study — szczegółowe opisy
Wybrane realizacje opisane krok po kroku: objawy, diagnostyka, rozwiązanie i efekt.
Case study
Zawory proporcjonalne Rexroth po regeneracji — przywrócenie komunikacji VARAN
Po regeneracji zawory proporcjonalne Rexroth wróciły sprawne, ale sterowanie wtryskarki KraussMaffei przestało je widzieć — maszyna stała trzy tygodni…
Case study
Wymiana przewodów elektrozaworów na prasie hydraulicznej
Przewody elektryczne elektrozaworów uległy degradacji wskutek długotrwałego kontaktu z olejem hydraulicznym. Zastosowaliśmy przewody o podwyższonej od…
Case study
Przegrzewająca się szafa sterownicza
Zakład produkcyjny z Łodzi zgłosił cykliczne przegrzewanie się szafy sterowniczej podczas upałów, powodujące losowe błędy.
Zdjęcia z prac
-
Prace w szafie sterowniczej maszyny na linii produkcyjnej -
Prowadzenie okablowania maszyny w korytach kablowych -
Montaż tras kablowych przy wygrodzeniu maszyny — praca na wysokości -
Montaż szynoprzewodów i przyłączy zasilających w hali produkcyjnej
Wszystkie realizacje
Serwomotor palący się co 2–3 miesiące — strojenie serwonapędu
Silnik osi był wymieniany co dwa–trzy miesiące: 4–6 nowych silników rocznie, do tego robocizna i przestoje. Winne nie były silniki, tylko zbyt wysokie wzmocnienia regulatora, które wywoływały mikrooscylacje osi w czasie postoju. Po strojeniu serwonapędu silnik przestał się grzać i pracuje bez kolejnych wymian.
Zakres prac
- diagnostyka osi — wysoki pisk przy zatrzymaniu i utrzymaniu pozycji
- dobór wzmocnień pętli prędkości i pozycji do rzeczywistej bezwładności osi
- ustawienie ramp przyspieszania i hamowania
- filtr tłumiący pasmo rezonansowe osi (notch)
Efekt
- koniec wymian silnika co 2–3 miesiące
- oś pracuje bez pisku
- silnik przestał się grzać
Zawory proporcjonalne Rexroth po regeneracji — przywrócenie komunikacji VARAN
Po regeneracji zawory proporcjonalne Rexroth wróciły sprawne, ale sterowanie wtryskarki KraussMaffei przestało je widzieć — maszyna stała trzy tygodnie, a temat przeszedł przez kilka firm. Przyczyną okazała się zmiana typu komunikacji w elektronice zaworu: z VARAN, którego używa sterowanie KraussMaffei, na nieokreślony. Przestawiliśmy interfejs z powrotem na VARAN i maszyna ruszyła tego samego dnia.
Zakres prac
- diagnostyka braku komunikacji między sterowaniem wtryskarki a zaworami proporcjonalnymi
- sprawdzenie konfiguracji elektroniki zaworów po regeneracji
- przestawienie interfejsu komunikacyjnego z powrotem na VARAN
- uruchomienie maszyny
Efekt
- maszyna ruszyła tego samego dnia
- koniec trzytygodniowego postoju
- bez wymiany zaworów
Usługi: Serwis wtryskarek KraussMaffei, Utrzymanie ruchu 24/7
Projekt i prefabrykacja szafy sterowniczej z uruchomieniem systemu
Jako podwykonawca zrealizowaliśmy kompleksowy projekt szafy sterowniczej wraz z dokumentacją i oprogramowaniem systemu automatyki — od etapu projektowego, przez wykonawczy, po uruchomienie instalacji. Projekt wykonaliśmy zgodnie z zasadami bezpieczeństwa i dobrymi praktykami automatyki przemysłowej.
Zakres prac
- projekt szafy sterowniczej wraz z doborem architektury systemu
- schematy elektryczne w EPLAN zgodne z normami i wymaganiami klienta
- dobór komponentów: zabezpieczeń, aparatury modułowej, elementów komunikacyjnych
- prefabrykacja szafy: montaż aparatury, okablowanie i pełne testy funkcjonalne
- program sterowania na Siemens S7-1200 — logika procesu i obsługa sygnałów
- wizualizacja na panelu operatorskim HMI Siemens KTP400
Usługi: Prefabrykacja szaf sterowniczych, Programowanie PLC i HMI

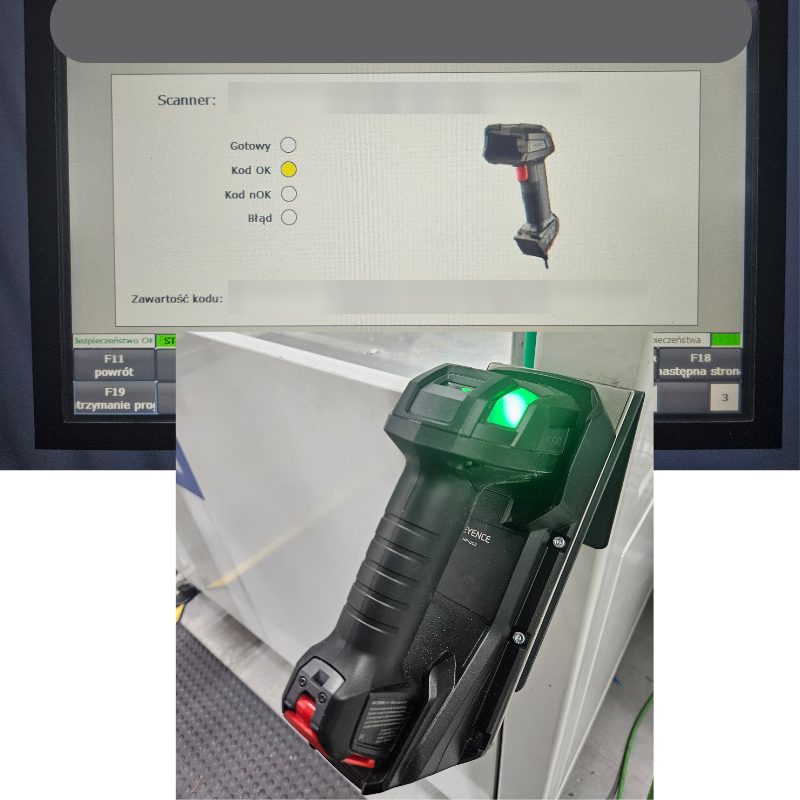

Wymiana awaryjnego skanera Cognex na Keyence z ładowaniem indukcyjnym
W skanerze ręcznym Cognex regularnie wyłamywały się piny ładujące, co powodowało przestoje produkcyjne. Zaproponowaliśmy trwałe rozwiązanie: skaner Keyence z ładowaniem indukcyjnym, który eliminuje fizyczny kontakt pinów.
Zakres prac
- dobór zamiennika — skaner Keyence z bezstykowym ładowaniem odpornym na zużycie
- wykonanie dedykowanych mocowań dopasowanych do konstrukcji maszyny
- konfiguracja skanera pod parametry pracy linii i wymagania klienta
- integracja z kontrolerem Siemens S7-1500 i dopasowanie sygnałów do cyklu programu
Efekt
- mniej przestojów
- wyższa niezawodność skanowania
- koniec z wymianą uszkodzonych pinów
Usługi: Integracja systemów wizyjnych, Modernizacja linii produkcyjnych
Modernizacja systemu smarowania dla 4 linii produkcyjnych
Wspieraliśmy klienta w modernizacji systemu smarowania czterech linii produkcyjnych — od zmian w układzie po nowe oprogramowanie sterowania.
Zakres prac
- zmiana systemu smarowania na grawitacyjny
- dołożenie zaworu
- zmiany schematu elektrycznego
- przygotowanie programów PLC i HMI
Usługi: Modernizacja linii produkcyjnych, Programowanie PLC i HMI
Modernizacja systemu znakowania laserowego kodów DMC
Przygotowaliśmy program umożliwiający zmianę pozycji laserowego znakowania kodu DMC na detalu w zależności od produkowanego wariantu — bez zmian w mechanice stanowiska.
Zakres prac
- przygotowanie programu PLC
- przygotowanie programu HMI
- testy i uruchomienie
Usługi: Programowanie PLC i HMI, Integracja systemów wizyjnych
Wsparcie w relokacji linii produkcyjnej z Niemiec do Polski
Jako podwykonawcy wspieraliśmy przeniesienie linii produkcyjnej z Niemiec do Polski — od zabezpieczenia programów po montaż w nowej lokalizacji.
Zakres prac
- backupy programów i przygotowanie layoutu maszyny do relokacji
- demontaż mechaniczny i elektryczny
- przygotowanie linii do transportu
- rozładunek i montaż
Usługi: Relokacje maszyn produkcyjnych
Przygotowanie ponad 100 monitorów pod system zarządzania procesem
Przygotowaliśmy stanowiska do uruchomienia systemu zarządzania procesem produkcji — od mocowań po okablowanie sieciowe.
Zakres prac
- relokacja mocowań w docelowe miejsca
- przygotowanie przewodów PROFINET dla ponad 100 monitorów
- demontaż uszkodzonych monitorów
- montaż monitorów po powrocie z serwisu
Usługi: Trasy kablowe i okablowanie, Konstrukcje, mocowania i przeróbki mechaniczne
Przegląd i serwis podnośników oraz napędów rolkowych
Przeprowadziliśmy kompleksowy przegląd podnośników z pełną diagnostyką elementów mechanicznych i elektrycznych. Przegląd pozwolił szybko wykryć usterki wpływające na bezpieczeństwo i prawidłową pracę urządzeń, a po naprawach podnośniki wróciły do pełnej sprawności.
Zakres prac
- wymiana zużytych lub uszkodzonych łożysk
- wymiana uszkodzonych przewodów elektrycznych
- uzupełnienie urwanych śrub i elementów mocujących
- naprawa lub wymiana uszkodzonych prowadnic
Usługi: Przeglądy i naprawy planowe maszyn, Serwis maszyn przemysłowych
Wykonanie wałka napędowego transportera pasowego bez dokumentacji
Podczas okresowego przeglądu znaleźliśmy uszkodzony wałek napędowy transportera pasowego. Klient nie miał rysunków technicznych, więc odtworzyliśmy część na podstawie pomiarów.
Zakres prac
- demontaż wałka
- pomiary i rysunek techniczny
- wykonanie stalowego wałka
- montaż w maszynie
Usługi: Konstrukcje, mocowania i przeróbki mechaniczne, Serwis maszyn przemysłowych
Wymiana okablowania pieca grzewczego
Wykonaliśmy kompleksową wymianę okablowania pieca grzewczego, dobierając dedykowane złącza ceramiczne montowane w szafie dystrybucji zasilania grzałek i na modułach grzewczych. Zastosowaliśmy wysokotemperaturowy przewód w oplocie z włókna szklanego i niklowane złącza oczkowe, które sprawdzają się w wymagających warunkach.
Zakres prac
- dobór złączy ceramicznych do szafy zasilania grzałek i modułów grzewczych
- przewód wysokotemperaturowy w oplocie z włókna szklanego
- niklowane złącza oczkowe odporne na temperaturę
- nowe, czytelne oznaczenia przewodów i obwodów
Usługi: Elektryk przemysłowy — instalacje elektryczne, Trasy kablowe i okablowanie
Wymiana przewodów elektrozaworów na prasie hydraulicznej
Przewody elektryczne elektrozaworów uległy degradacji wskutek długotrwałego kontaktu z olejem hydraulicznym. Zastosowaliśmy przewody o podwyższonej odporności na czynniki chemiczne i warunki pracy w środowisku przemysłowym.
Zakres prac
- dobór przewodów z zalanymi wtyczkami odpornych na olej, temperaturę i wibracje
- demontaż uszkodzonej instalacji i montaż nowych przewodów
- czytelne oznaczenia ułatwiające diagnostykę i serwis
Usługi: Elektryk przemysłowy — instalacje elektryczne, Serwis maszyn przemysłowych

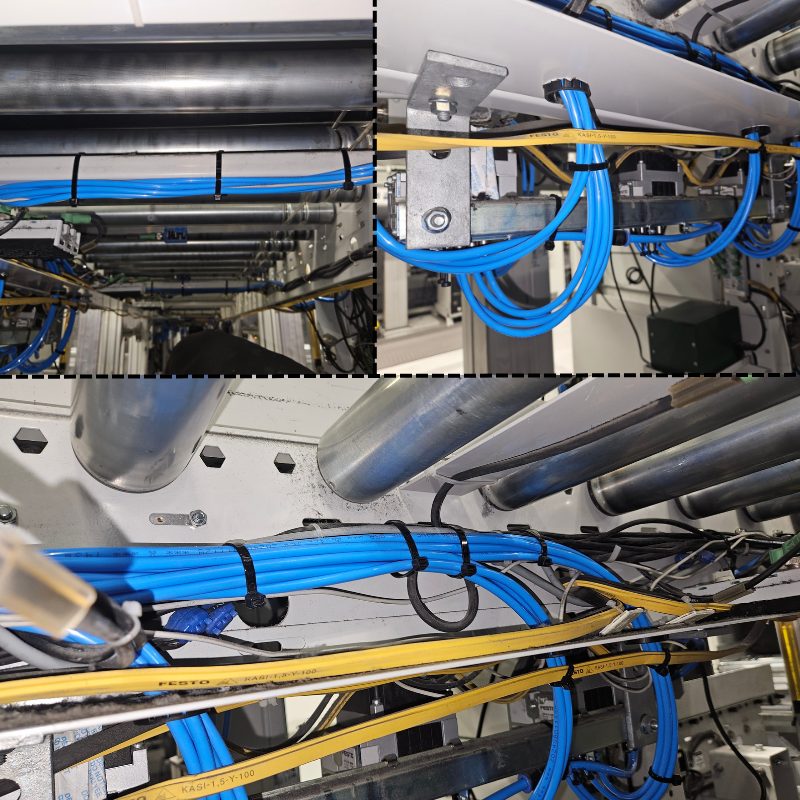

Kompleksowa wymiana przewodów pneumatycznych
Pękające, sparciałe przewody pneumatyczne i nieszczelności na złączach powodowały przestoje maszyn i straty powietrza, wpływając na stabilność linii i koszty eksploatacji.
Zakres prac
- wymiana sparciałych przewodów, które utraciły elastyczność i szczelność
- usunięcie nieszczelności i wymiana zużytych złączek
- uporządkowanie przewodów i okablowania dla bezpiecznej eksploatacji
- prace w trudno dostępnych miejscach z zachowaniem zasad BHP
- kontrola sąsiednich elementów — siłowników i przewodów elektrycznych
Usługi: Serwis maszyn przemysłowych, Przeglądy i naprawy planowe maszyn
Przegrzewająca się szafa sterownicza
ŁódźZakład produkcyjny z Łodzi zgłosił cykliczne przegrzewanie się szafy sterowniczej podczas upałów, powodujące losowe błędy.
Zakres prac
- pełne czyszczenie i odkurzenie wnętrza szafy
- wymiana wentylatorów i filtrów powietrza
- dokręcenie luźnych złączy zasilania
- kontrola temperatur modułów I/O i optymalizacja parametrów sterownika
Efekt
- temperatura pracy niższa o ok. 12°C
- wyeliminowane losowe błędy i stabilna produkcja
Usługi: Przeglądy i naprawy planowe maszyn, Serwis maszyn przemysłowych
Wymiana zużytych czujników na linii pakowania
PabianicePodczas planowanej konserwacji wykryliśmy opóźnione reakcje czujników optycznych na linii pakującej.
Zakres prac
- wymiana czujników fotoelektrycznych
- czyszczenie i ustawienie prowadzenia światła
- kalibracja progu wykrywania
- sprawdzenie komunikacji z PLC
Efekt
- wyeliminowane błędne odczyty
- pełna wydajność linii bez przestojów
Usługi: Przeglądy i naprawy planowe maszyn, Serwis maszyn przemysłowych
Kalibracja falownika SEW i układu napędowego
ZgierzMaszyna ze sterowaniem opartym o falownik SEW pracowała z nieregularną prędkością obrotową, choć nie dochodziło do awarii.
Zakres prac
- sprawdzenie parametrów falownika
- aktualizacja oprogramowania urządzenia
- korekta ramp startu i hamowania
- test obciążeniowy
Efekt
- ustabilizowana prędkość pracy
- pobór prądu niższy o kilka procent
Usługi: Serwis maszyn przemysłowych, Przeglądy i naprawy planowe maszyn
Fałszywe alarmy systemu wizyjnego Keyence IV3
KsawerówCzujnik wizyjny Keyence IV3 okresowo generował fałszywe alarmy jakościowe, zatrzymując kontrolę jakości.
Zakres prac
- czyszczenie obiektywów i osłon kamer
- kontrola okablowania i ekranowania
- kalibracja ostrości i ekspozycji
- testy komunikacji z PLC
Efekt
- o 90% mniej błędnych detekcji
- stabilna praca systemu kontroli jakości
Usługi: Integracja systemów wizyjnych, Przeglądy i naprawy planowe maszyn
